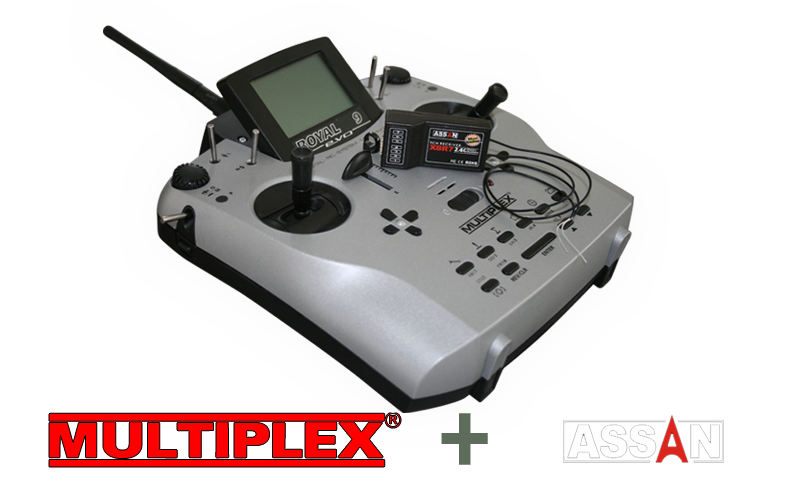

Astuces et installation d'un module 2,4 GHz Assan dans une radio Multiplex ancienne génération
(Evo v1 et Profi MC)

Présentation : Pierre Alban

Le branchement en direct d'un module en 2,4 GHz est réservé aux émetteurs en version 1. D'autres possibilités de branchements existent pour les versions ultérieures (voir ici).

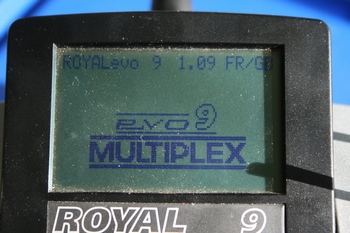

J'ai de la chance, mon Evo 9 est dotée da la version 1 du software Multiplex. A partir de la version 2, on ne peut plus brancher un module HF 2,4Ghz "non-Multiplex" en direct sur la prise du module HF. Et donc tous les branchements que l'on trouve sur Internet sont étudiés pour les version 2 et suivantes du soft, en se branchant sur la prise écolage. C'est beaucoup moins pratique que sur la version 1, mais personne ne dit comment on fait quand on a la V1 !
Comme j'ai eu du mal à trouver les infos et la bonne solution, je vous donne très rapidement le résultat de mes recherches.

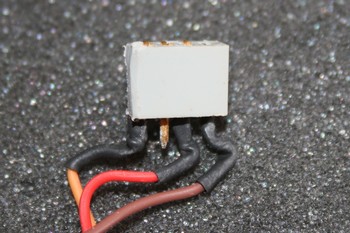

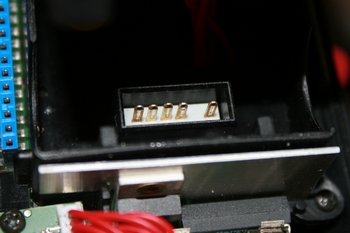

La prise Multiplex 5 broches recoupée et raccordée au module Assan.	La prise du module HF d'une Multiplex Profi. A gauche, le pôle N° 1 du signal.

Il faut déjà trouver la prise qui va se brancher sur le module HF. On ne s'en sert jamais mais elle est pourtant bien pratique, il s'agit de la prise femelle grise Multiplex à 5 broches, qui est d'un gabarit plus important que les prises grises 3 et 4 broches.
Il faut tronçonner cette prise à la Dremel juste après le 4e pôle, sinon cela empêche de connecter la prise.
Puis on soude au premier pôle le signal qui est en orange. Le N° 2, on le laisse libre. Le N°3, on soude le rouge, et le noir est au N° 4. Sans oublier la petite gaine thermo bien entendu !
- Pour l'Evo 9 v1, on placera la prise comme sur la photo, c'est-à-dire avec le pôle N°1 du signal au maximum vers le haut (vers l'antenne) - Pour une Profi MC, c'est le contraire, on place le N° 1 du signal au maximum vers l'arrière.

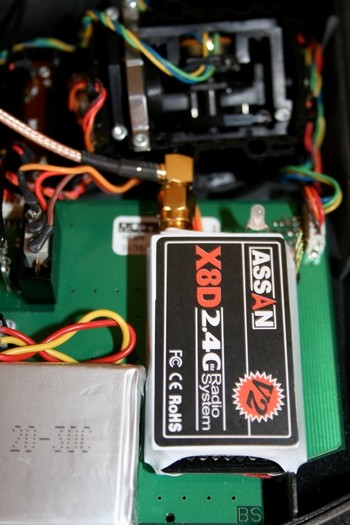

Le module Assan et sa prise. Sur les Evo, le signal est en haut de la prise et sur les Profi il est vers le bas. Dans les deux cas, la même prise fonctionne avec ce branchement, il faut juste la retourner

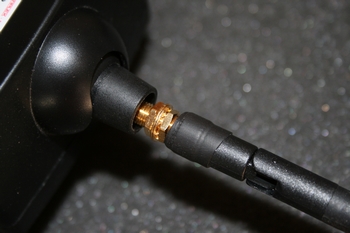

Le module Assan lui même est simplement tenu avec du velcro. Pour plus de facilité, j'ai coupé le grand tube en plastique de l'Evo 9 destiné à recevoir l'antenne fouet du 41 MHz, et ainsi atteindre la rotule d'antenne. C'est quand même plus joli de faire sortir l'antenne 2,4 GHz par le même emplacement que l'ancienne antenne. J'ai juste mis un bout de gaine thermo sur l'embase de la nouvelle antenne et elle tient ainsi en force dans le logement sans autre forme de procès !

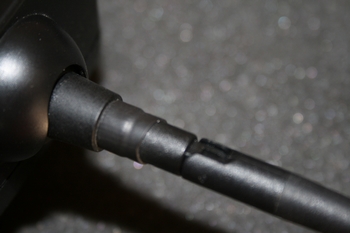

Un morceau de gaine thermo suffit à compenser le diamètre inférieur de l'antenne pour la faire tenir en force dans l'emplacement de l'ancienne antenne.

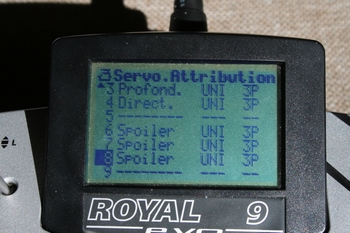

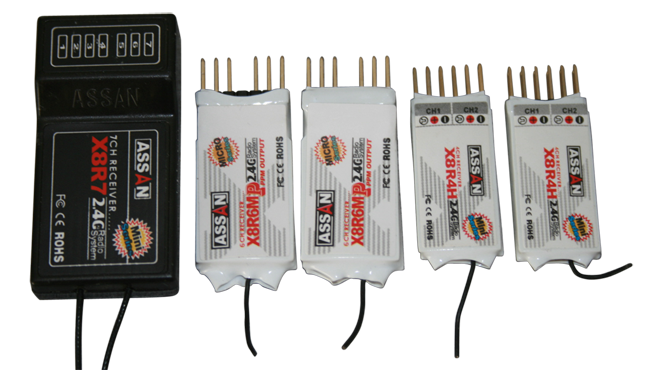

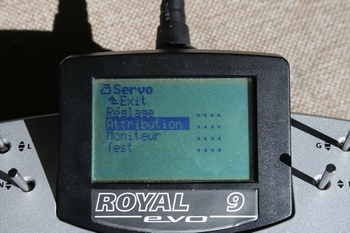

Astuce pour ne pas rebinder à chaque fois Avec ces récepteurs en 7, 6 et 4 voies Assan, il faudrait rebinder à chaque fois pour passer de l'un à l'autre. Ce serait sans connaître une petite astuce (voir texte). Il y a plusieurs types de récepteurs Assan, du 3 voies au 8 voies. Et donc on achète un peu selon ses besoins. Le problème de cette marque, c'est que si on a bindé un récepteur 3 voies sur un petit planeur et que vous avez aussi un 8 voies pour un Cularis, il va falloir chaque fois rebinder quand on passe d'un modèle à l'autre, ce qui est infernal. La solution de certains est de n'acheter que des récepteurs du même type. Il suffit d'attribuer des fonctions dont on n'a pas besoin sur les voies inutilisées, jusqu'à 8, pour ne pas avoir à rebinder chaque fois que l'on utilise un récepteur d'un nombre de voies différent. En fait, il suffit de programmer votre émetteur pour tous les modèles en attribuant 8 voies. Même si vous utilisez un 3 voies, vous attribuez 8 voies quand même, en ajoutant des fonctions qui n'existent pas sur votre modèle. Peu importe la fonction, l'important est d'envoyer un signal de 8 voies aux récepteurs, quelles que soient leur nombre de voies ! Donc toutes vos mémoires de modèles doivent envoyer un signal de 8 voies. Et là, plus de problème !
