Installer l'écran rétro-éclairé sur la Turnigy 9X

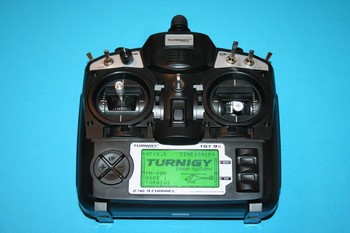

Turnigy 9X rétroéclairée

Présentation : Laurent Berlivet

L'émetteur bien connu de chez Turnigy est vendu d'origine avec un écran LCD opaque. En option, il est possible d'acquérir pour quelques dollars un écran rétro-éclairé, bleu, blanc ou vert, à installer dans le boîtier.
Comme c'est souvent le cas avec les produits distribués par Hobby King, il n'y a pas la moindre notice pour le montage. La manip' n'a rien de compliqué mais certains hésitent parfois à ouvrir le boîtier pour installer le matériel. Voici donc les différentes étapes illustrées pas à pas.
Turnigy 9X rétroéclairée

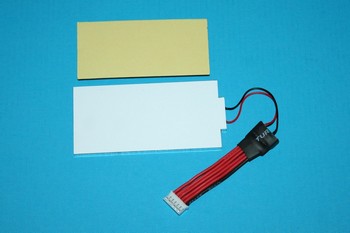

Le kit HK contient le bandeau éclairé avec son câble équipé de deux prises et un morceau de mousse autocollante.

Turnigy 9X rétroéclairée Turnigy 9X rétroéclairée

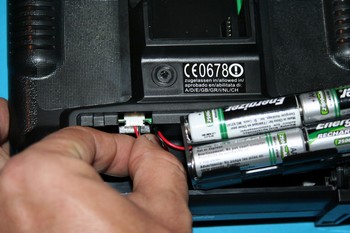

Première chose à faire : mettre la radio hors tension en retirant la batterie.

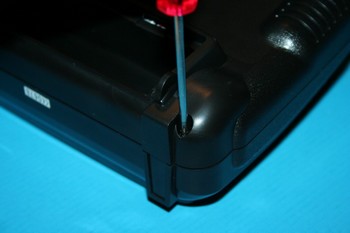

Retirer les 6 vis cruciformes placées au dos du boîtier.
Turnigy 9X rétroéclairée Turnigy 9X rétroéclairée

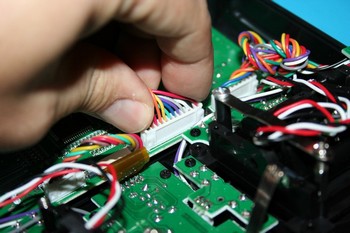

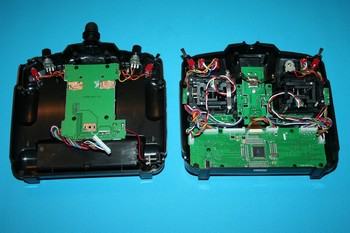

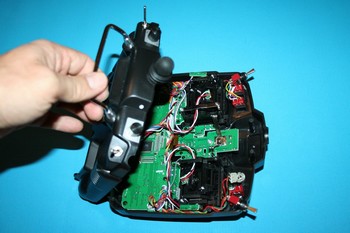

Ouvrir délicatement le dos du boîtier puis retirer le connecteur qui le relie à la carte électronique.
Turnigy 9X rétroéclairée Turnigy 9X rétroéclairée

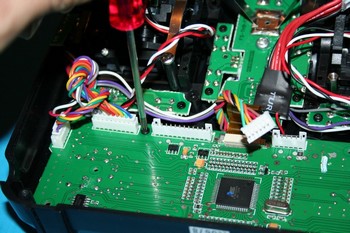

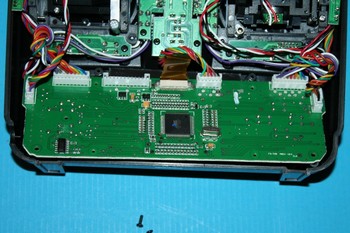

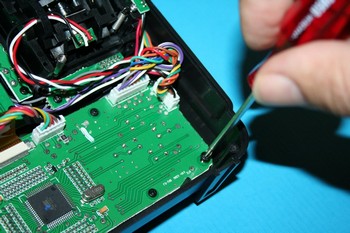

Dévisser les 4 grosses vis cruciformes placées dans les angles puis les 5 plus petites réparties ailleurs sur la carte, sans les mélanger.
Turnigy 9X rétroéclairée Turnigy 9X rétroéclairée
La carte peut alors être soulevée, le connecteur qui la relie à celle de l'interrupteur doit être déconnecté.
Turnigy 9X rétroéclairée Turnigy 9X rétroéclairée

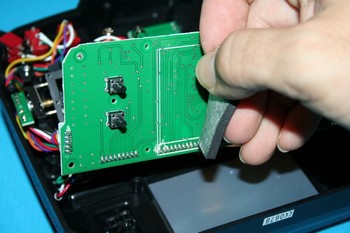

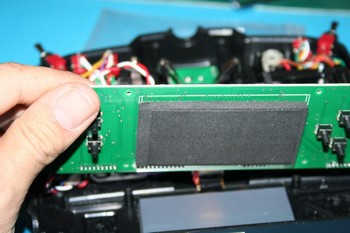

Sous cette carte se trouve un épais bloc de mousse qui s'appuie sur l'afficheur et qu'il faut décoller.
Turnigy 9X rétroéclairée Turnigy 9X rétroéclairée

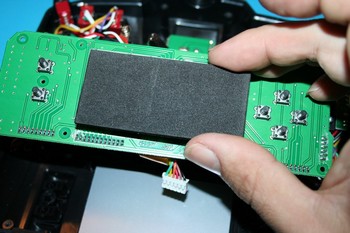

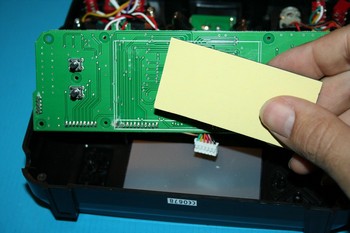

A la place, on colle celui qui est livré, nettement plus fin puisqu'il faut glisser le backlight entre les deux..
Turnigy 9X rétroéclairée Turnigy 9X rétroéclairée

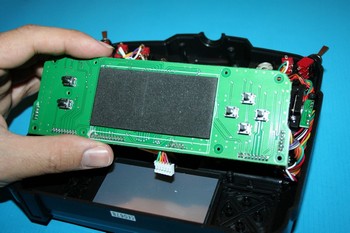

La mousse est mise en place en prenant comme repères les lignes tracées sur le circuit imprimé. Comme rien n'est prévu pour empêcher le backlight de glisser avant qu'il ne soit coincé par la mousse, j'ai placé de l'adhésif double face.
Turnigy 9X rétroéclairée Turnigy 9X rétroéclairée
Deux fines bandes de ruban adhésif transparent de 2 à 3 mm de large (non livrées) sont collées au dos de l'afficheur, sur les côtés
Turnigy 9X rétroéclairée Turnigy 9X rétroéclairée

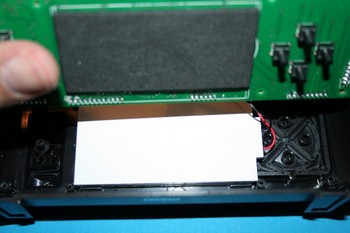

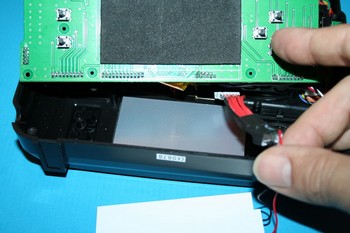

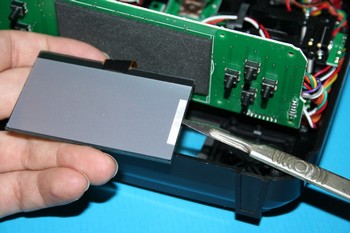

L'afficheur repend sa place, suivi du backlight bien aligné dessus. Ne pas oublier de glisser le connecteur sous la carte pour qu'il ressorte entre les 2 manches.
Turnigy 9X rétroéclairée Turnigy 9X rétroéclairée

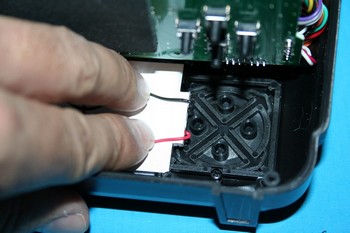

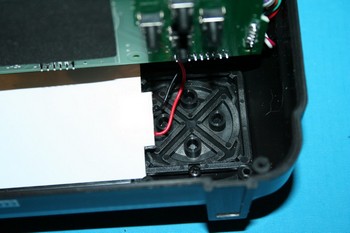

Les fils d'alimentation du backlight sortent au niveau des boutons de programmation. Pour éviter toute mauvaise surprise, il faut les plaquer sur le backlight au moment de la mise en place de la carte.
Turnigy 9X rétroéclairée Turnigy 9X rétroéclairée

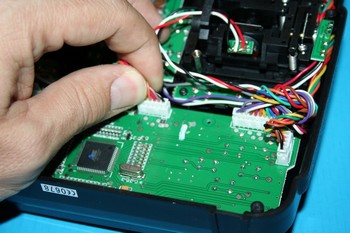

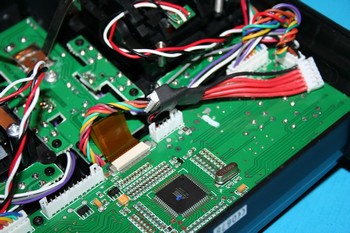

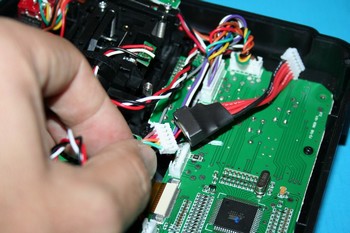

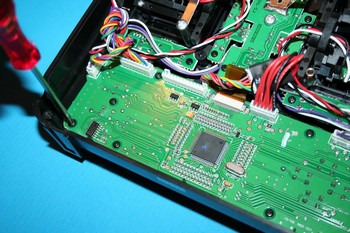

La carte est alors revissée (les 5 petites vis puis les 4 plus grosses sur les côtés). La prise venant de l'interrupteur est raccordée sur celle intermédiaire soudée sur le cordon du backlihgt.
Turnigy 9X rétroéclairée Turnigy 9X rétroéclairée

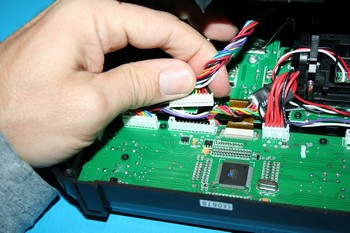

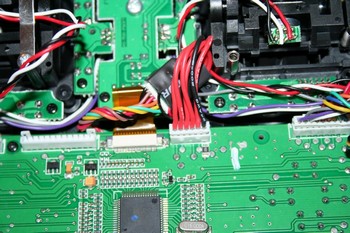

Le cordon est à son tour raccordé à la carte.
Turnigy 9X rétroéclairée Turnigy 9X rétroéclairée
Dernier coup de vis avant de remettre en place le dos du boîtier, en n'oubliant pas de rebrancher le long connecteur à l'intérieur.
Turnigy 9X rétroéclairée Turnigy 9X rétroéclairée

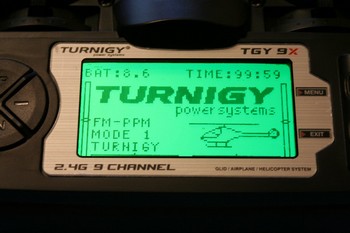

Et voilà le résultat avec le backlight. Le choix du modèle lors d'une séance de vol de nuit va être facilité, tout comme la visibilité par faible lumière.

Contacter l'auteur : laurent@jivaro-models.org
