Présentation : Bastien

Lorsqu'on vole longtemps, à la pente par exemple, le pilotage "pupitre" peut s'avérer reposant car il n'est pas nécessaire de porter l'émetteur à bout de bras. Voici les détails de fabrication d'un pupitre en plexiglas adapté à la radio Turnigy 9X. Il pourrait aussi être réalisé en bois, suivant les matériaux dont vous disposez.

Le matériel pour le pupitre

  • Plaque plexi 4 mm : 280x320 mm (ou contreplaqué)
  • 4 tubes alu de 47 mm, diamètre 6 int - 7 ext mm
  • 2 tubes alu de 57 mm, diamètre 6 int - 7 ext mm
  • 2 joncs alu de 180 mm, diamètre 6 mm
  • 2 joncs alu de 10 mm, diamètre 6 mm
  • 8 inserts MP-Jet filetage 4 mm
  • 8 vis BTR tête fraisée diamètre 4 mm
  • 2 anneaux brisés diamètre 20 mm
  • Feutrine ou vinyle : 60x250 mm
  • 5 cm de Velcro
  • 1 sangle

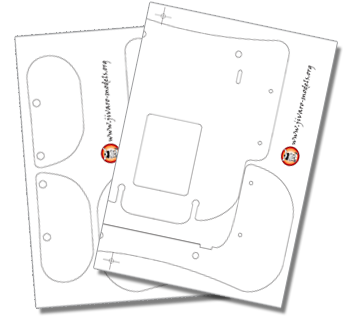

Plan pupitre Turnigy 9X

Le plan du pupitre adapté à l'émetteur Turnigy 9X est téléchargeable au format PDF en cliquant sur l'image (960 ko).



Pupitre radio personnalisé Pupitre radio personnalisé

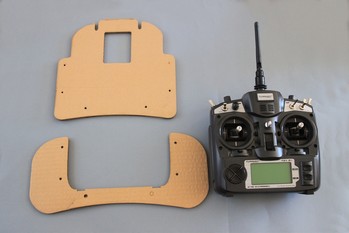

Des gabarits ont été tracés puis découpés échelle 1 dans du carton pour valider les formes, adaptées ici à l'émetteur Turnigy 9X.

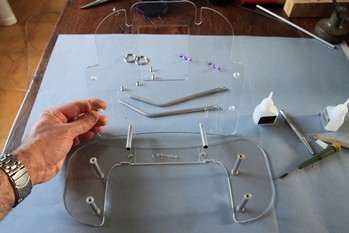

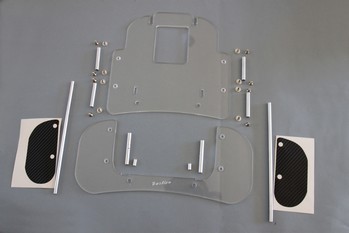

Les pièces découpées en plexi. Les entretoises sont en tube alu, les inserts filetés également. Deux morceaux de vinyle imitation carbone viendront habiller les côtés.
Pupitre radio personnalisé Pupitre radio personnalisé

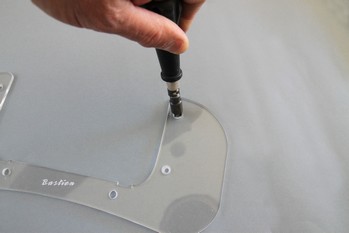

Sur les faces externes, les trous sont fraisés afin d'intégrer les têtes des vis.
A chaque extrémité des entretoises de 47 mm, on glisse des inserts filetés en alu.
Pupitre radio personnalisé Pupitre radio personnalisé

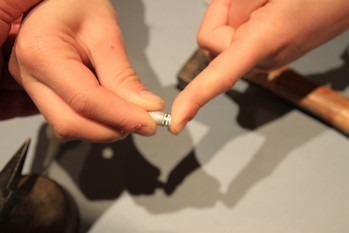

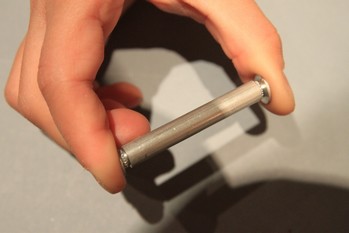

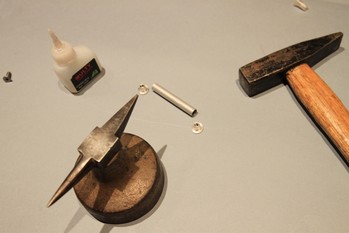

Les inserts sont enfoncés à la main à chaque extrémité des tubes en alu.
Pupitre radio personnalisé Pupitre radio personnalisé

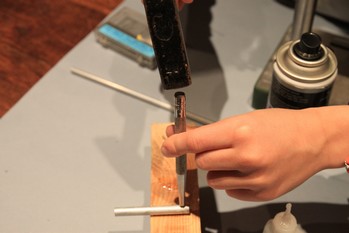

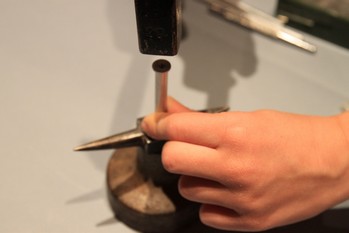

Ils sont poussés jusqu'en butée en tapant délicatement avec un marteau.

Les extrémités du tube sont poinçonnées pour que les inserts restent en place.

Pupitre radio personnalisé Pupitre radio personnalisé

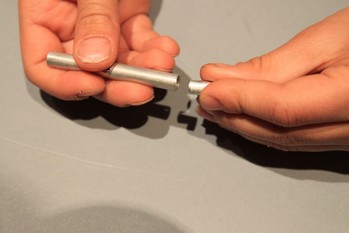

Les bouchons en jonc d'alu sont enfoncés dans les tubes de 57 mm de long qui recevront les deux bras. Ces bouchons empêcheront les bras de descendre trop profond.
Pupitre radio personnalisé Pupitre radio personnalisé
Ils sont collés et poinçonnés pour ne pas se détacher.

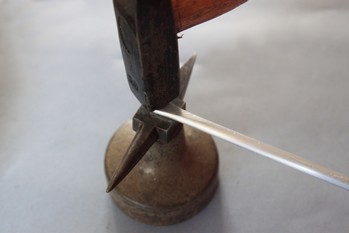

Les bras en alu sont martelés pour être applatis à une des extrémités
Pupitre radio personnalisé Pupitre radio personnalisé

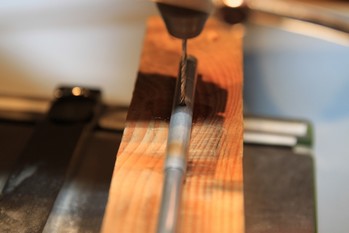

Ensuite, les bas sont glissés dans les supports de 57 mm jusqu'en butée, puis percés.

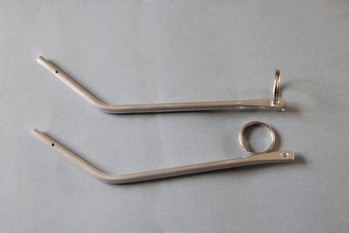

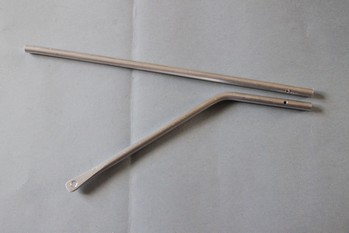

Les bras sont ensuite pliés à 40° environ à 70 mm de la base. Le pliage doit être dans l'axe du trou.
Pupitre radio personnalisé Pupitre radio personnalisé
Après perçage, un anneau brisé en métal est inséré à l'extrémité qui a été applanie.

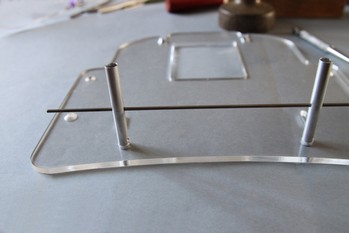

On positionne les tubes sur la plaque. La corde à piano permet de s'assurer que les bras restent bien dans le bon axe.
Pupitre radio personnalisé Pupitre radio personnalisé

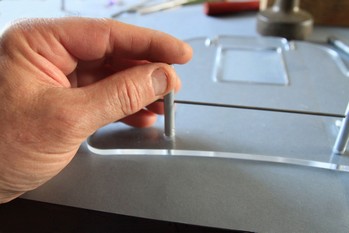

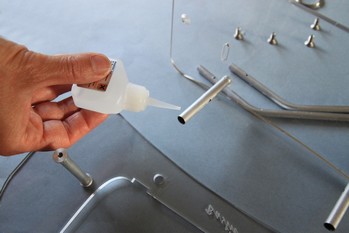

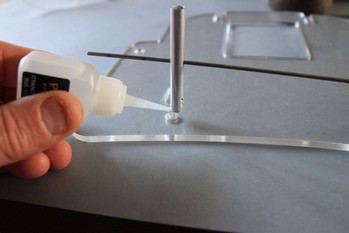

Les tubes sont collés à la cyano, bien guidés par la corde à piano.
Pupitre radio personnalisé

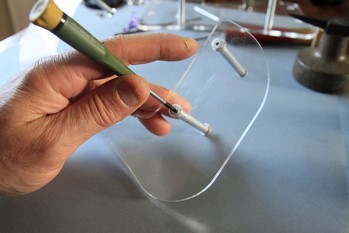

La partie supérieure est retournée et les vis BTR serrées dans les inserts.
La partie supérieure est alors mise en place de la même façon.
Pupitre radio personnalisé Pupitre radio personnalisé

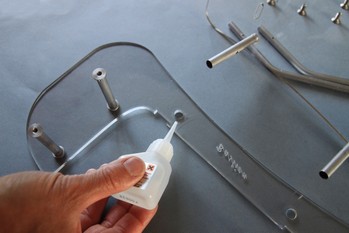

Les entretoises sont collées puis les vis serrées sur les 4 pieds pour réunir la partie haute et la partie basse.
Pupitre radio personnalisé Pupitre radio personnalisé

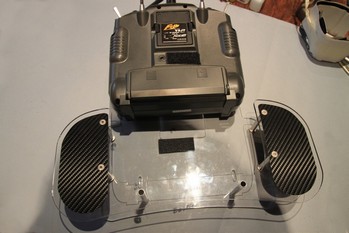

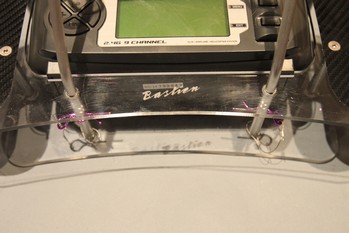

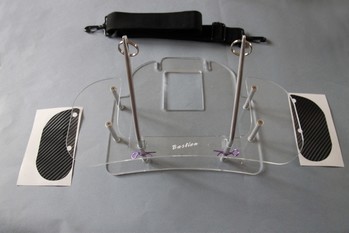

Des reposoirs pour les mains sont découpés dans du vinyle ou de la feutrine adhésive. Pas indispensables, ils donnent cependant une touche pro à ce pupitre artisanal.
Pupitre radio personnalisé Pupitre radio personnalisé

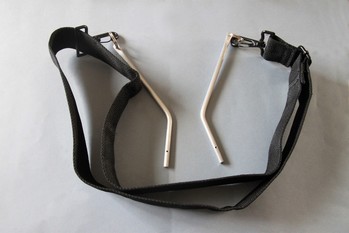

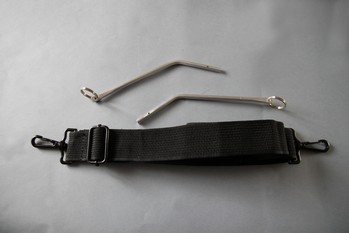

La sangle provient du commerce, mais il est possible d'en confectionner une soi-même en tissu ou en cuir.
Pupitre radio personnalisé Pupitre radio personnalisé

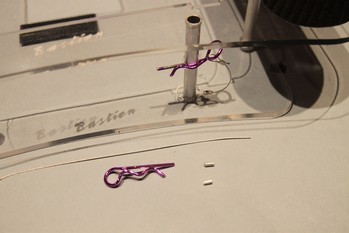

Des goupilles permettent de verrouiller les bras ou de les retirer. Elles sont solidarisés au pupitre avec un fin câble d'acier gainé serti.
Pupitre radio personnalisé Pupitre radio personnalisé

Pupitre radio personnalisé Pupitre radio personnalisé Pupitre radio personnalisé

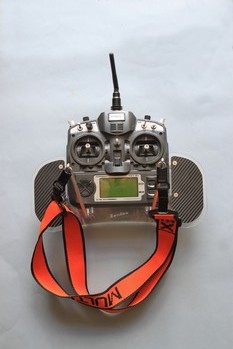

Et voilà le travail : le pilotage est confortable. Les heures de vol vont pouvoir s'enchainer...
